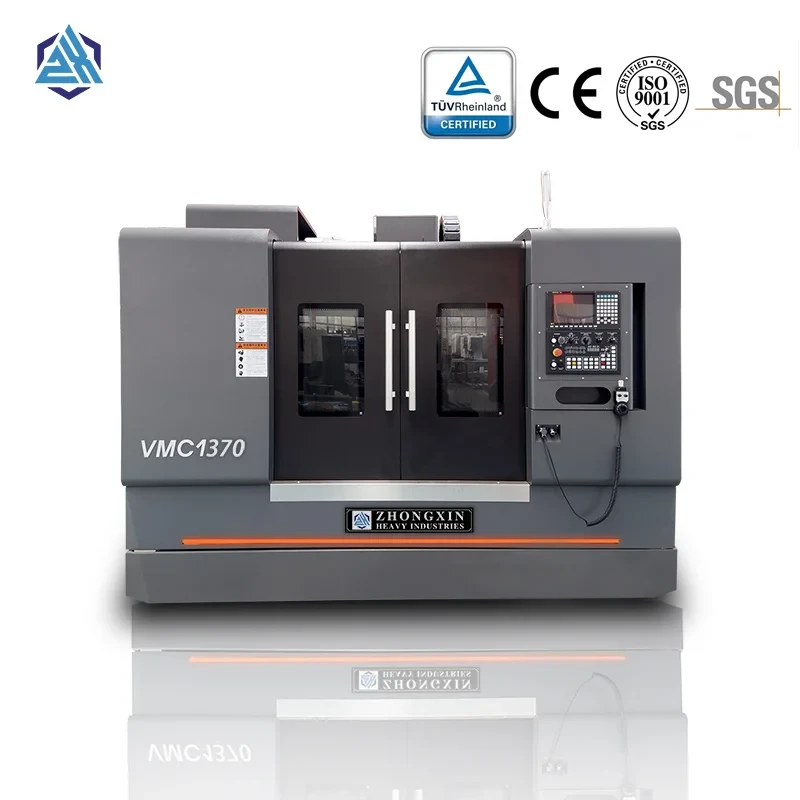

CNC-sorvaus- ja jyrsintäkeskus



Yhteensopiva ANSI B11.8-2021 -standardien kanssa

Työnpitovaatimukset
Työkappaleet on kiinnitettävä painelevyillä, ruuveilla tai erityisillä kiinnikkeillä.Estä putkien jatkaminen jakoavaimissaliukastumisvammojen estämiseksi.

Työkalun suojausprotokolla
Työkalut on kiristettävä tiukasti ennen karaan kytkemistä. Käyttö varmistamattomilla työkaluilla on ehdottomasti kielletty.

Toimintoa edeltävä-vahvistus
Tarkista voimansiirtojärjestelmän toimivuus ja suorita koekäyttö asennettujen kiinnityslohkojen kanssa ennen koneistusta.

Jyrsintäprosessin ohjaus
Aloita kaikki leikkaustoimenpiteet - erityisesti karkeajyrsintä - pienemmillä syöttönopeuksilla ennen parametrien optimointia.

Akseliliikkeen menettely
Löysää aina akselin lukitusruuvit ennen kuin asetat pöytiä tai työkalunpitimiä uudelleen.

Työkalun käsittelyn turvallisuus
Käytä työkalujen asennuksessa/poistossa kuparisia tai kipinöimättömiä vasaraja, jotta vältytään sirpaleiden irtoamiselta.

Aktiiviset leikkuukiellot
Koneistustoimenpiteiden aikana:

Älä säädä karan nopeutta

Älä muuta työkalun asetuksia

Älä koske työkappaleisiin

Älä suorita mittauksia





Nämä järjestelmät integroivat digitaaliset ohjaukset perinteisiin jyrsintäalustoihin, mikä mahdollistaa ohjelmoitavan moni{0}}akselin koneistuksen G--koodin suorittamisen kautta.

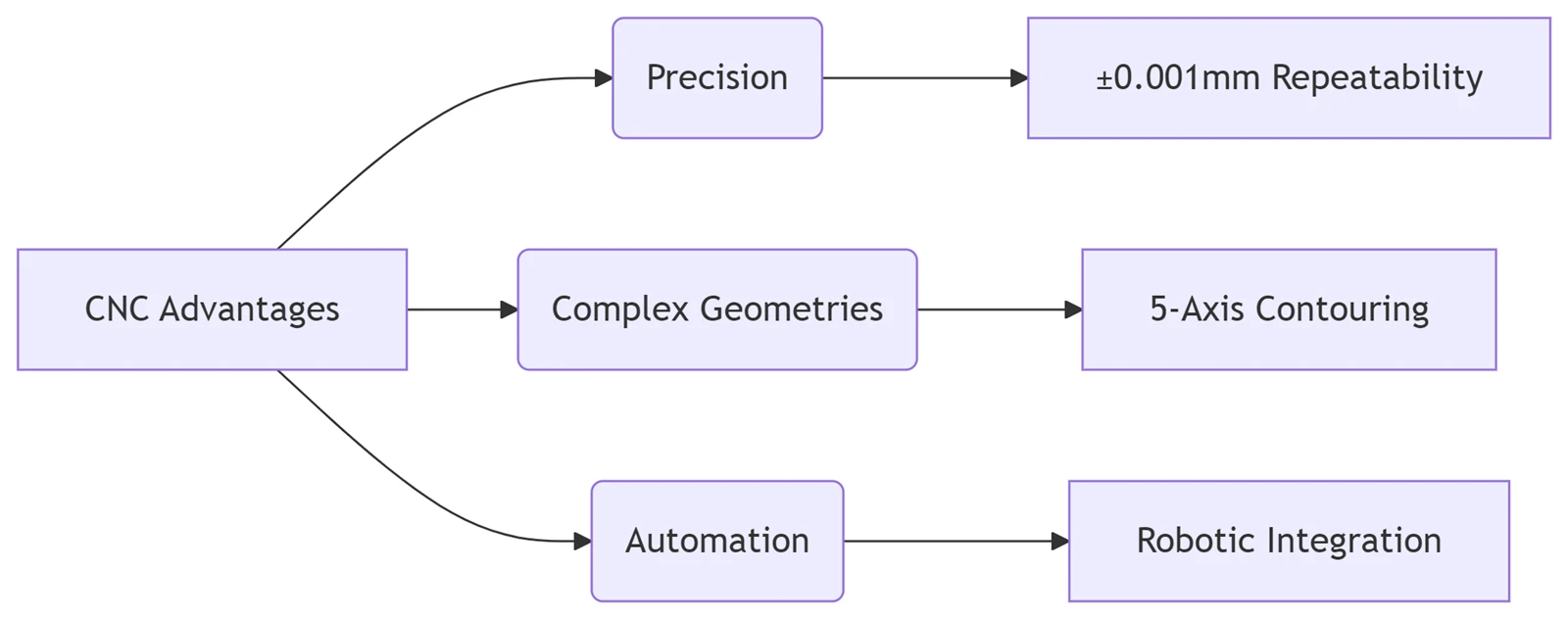

Tekniset edut tavanomaiseen jyrsintään verrattuna

Parannettu prosessin joustavuus
Pystyy koneistamaan monimutkaisia ​​muotoja ja tiukkoja{0}}toleranssikomponentteja (esim. ruiskuvalumuotteja, ilmailun koteloita) manuaalisten ominaisuuksien lisäksi.

Kehittynyt geometrinen kapasiteetti
Käsittelee matemaattisesti määriteltyjä monimutkaisia{0}}käyräprofiileja ja 3D-topologisia pintoja, joita ei voida saavuttaa manuaalisilla laitteilla.

Yksi-Määritä useita-toimintoja
Viimeistelee sorvauksen, jyrsinnän, porauksen ja porauksen yhdellä kiinnitysjaksolla (vähentää 基准误差:tä 85 %).

Precision Performance Metrics

Vakiopaikannusresoluutio: 0,001 mm

Tarkat{0}järjestelmät: enintään 0,1 μm

Poistaa inhimilliset mittausvirheet

  CpK >1.67 prosessikyky

Automaatiotehokkuus

Vähentää käyttäjän väsymystä automaattisten syklien ansiosta

Mahdollistaa valojen{0}}valmistuksen integroiduilla CIM-järjestelmillä

Tuottavuuden optimointi

Tarvitaan minimaalista erikoiskiinnitystä

Vaihdot alle 15 minuutissa tallennettujen ohjelmien kautta

Yhdistää jyrsintä (ISO 3002), poraus (ISO 10889) ja poraustoiminnot

Portaaton karan/syötön ohjaus optimoi leikkausparametrit



Leikkuutyökalun tekniset tiedot

Omaisuus	Vaatimus	Testausstandardi
Iskunkestävyys	>15 J/cm²	ISO 148-1:2016
Murtumislujuus	KIC Suurempi tai yhtä suuri kuin 12 MPa√m	ASTM E399
Kulutuskestävyys	HRC suurempi tai yhtä suuri kuin 62	ISO 6508-1:2016
Punainen kovuus*	600 astetta @ 58 HRC minimi	ISO 4885 (kuivakoneistus)



Huomautuksia teknisistä vaatimustenmukaisuudesta

Turvallisuusprotokollat: Noudata OSHA 1910.212 -konesuojavaatimuksia

Tarkkuusstandardit: Sertifioitu ISO 10791-7 -testimääräysten mukaisesti

Työkalujen tekniset tiedot: Validoitu ISO 13399 digitaalisten työkalutietostandardien mukaisesti



Tekniset tiedot		VMC1160	VMC1370	VMC1580
Pöydän koko	mm	1200x600	1500×700	1700×800
maksimi kantavuus	kg	1000	900	1500
X/Y/Z-akselin liike	mm	1100×600×600	1300×700×700	1500×800×700
Karan keskikohdan ja pilarin välinen etäisyys	mm	650	752	871
Etäisyys karan päädyn ja työpöydän pinnan välillä	mm	120-720	150-850	150-900
X/Y/Z Max.syöttönopeus	mm/min	10000	8000	10000
X/Y/Z Max.Pikaliike	m/min	32/32/30	20/20/15	20/20/16
karan nopeus	r/min	8000	8000	6000
karan kartio	tyyppi	BT40	BT40	BT50
Karan moottorin teho	kW	11/15	11/15	15/18
X/Y/Z-akselin servomoottorin teho	kW	4/4/5	4/4/5	4.5/4.5/4.5
T-paikka	mm	5-18×100	5-18×145	5-22×145
Toista paikannustarkkuus	mm	±0.005	±0.005	±0.005
Työkalun kapasiteetti		24T	24T	24T
Työkalun enimmäispaino	kg	8	8	15
Työkalun maksimipituus	mm	300	300	300
Sähköinen kapasiteetti	kVA	18	22	30
Koneen mitat (PxLxK)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
Nettopaino	kg	7000	11000	12000
